铜面超粗化
一. 产品特点
极大地改善绿油/干膜与铜面的结合力
流程简单，低温操作
未使用氧化剂，微蚀速率更稳定
均匀的粗糙度和表面特性
极佳的耐氯性，微蚀速率不受水源氯离子影响
非常适用于水平线上对薄板的处理
污水处理简单
较高的容铜能力
通过提高良率降低生产成本
必须采用喷淋系统
二. 工艺流程
|
流程 |
产品 |
温度℃ |
开缸比例 |
时间（sec） |
|
除油/尼龙刷磨板 |
J-Clean AC 100或 600#/800# |
30-40 |
10% v/v |
15-30 |
|
超粗化 |
J-Ruff 670M开缸剂 J-Ruff 670R补充剂 |
20-40 |
100%原液使用 |
30-90 |
|
盐酸洗 |
31%盐酸
|
RT |
8%v/v |
10-20 |
三. 性能测试

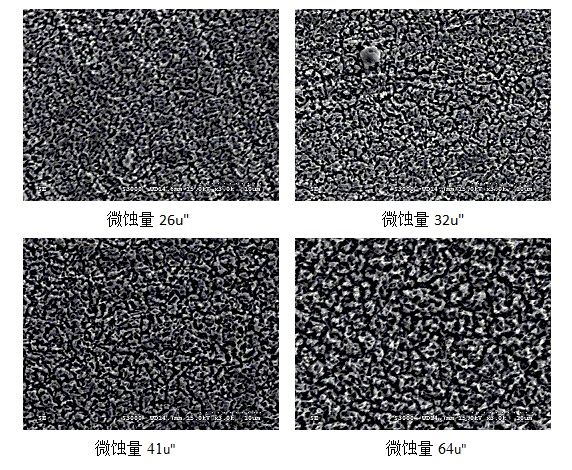

1. 粗化效果SEM (x3000)
不同微蚀量下的微观表面形态(SEM *3000)
超粗化微蚀过的铜表面呈现均匀的铜粒子蜂窝状，表面铜粒子大小几乎一致；微蚀量越大
粗化效果越好

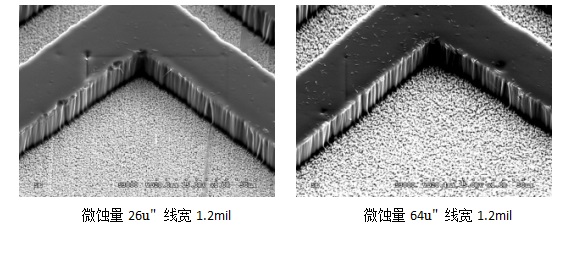

2. 干膜线路在不同微蚀量下的附着力表现
1.2mil的线路在微蚀量26-64u"之间均能良好附着，干膜与铜面之间未见空洞。

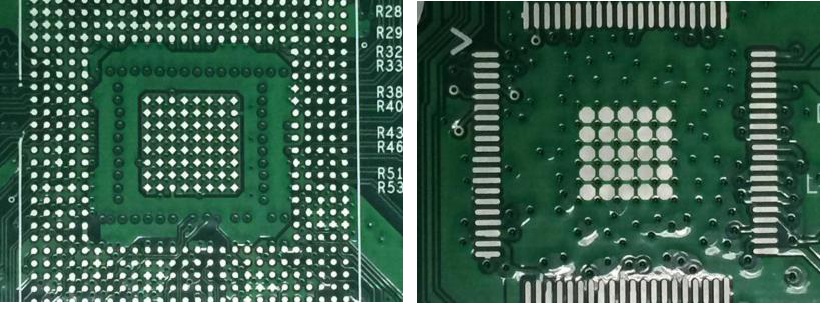

3. 阻焊油墨化锡后表现
化锡后BGA、IC位置以及孔环位置未见有阻焊发白、掉油现象
